UltraSonic

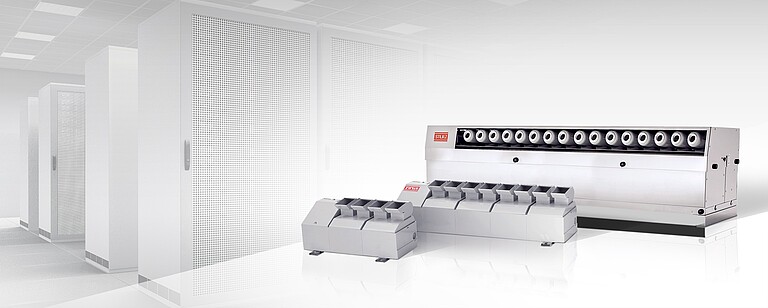

Ultrasonic humidifier: Economical and made-to-measure
For over 40 years, STULZ has been supplying its UltraSonic humidifier systems for made-to-measure humidification that ensures the best possible processes and high quality standards.
Panoramica prodotto
Most important benefits
- Maximum energy savings: 93 % less electricity than electrode/resistance steam humidifiers
- Well proven system – ultrasonic air humidifiers sold worldwide for over 40 years
- Long service life (stainless steel or high-grade plastic)
Most important features
- Additional adiabatic cooling effect
- Approved for hygienic operation to VDI6022 sheet 1 and 6
Most important technical data
Humidifying power (kg/h):
- ENS 1.2 – 18
- BNB 1 – 8
- SCA/FN 0.5 – 2
- Maximum energy savings: 93 % less electricity than electrode/resistance steam humidifiers
- Well proven system – ultrasonic air humidifiers sold worldwide for over 40 years
- Long service life (stainless steel or high-grade plastic)
- No cost-intensive replacement of steam cylinders
- Excellent control characteristics: immediate humidifier capacity
- Flexible actuation
- Rapid payback
- Additional adiabatic cooling effect
- Approved for hygienic operation to VDI6022 sheet 1 and 6
- Energy consumption: approx. 60 W per 1 kg/h of ultrasonic humidifier capacity
- Ultrasonic cool mist humidifier produces very fine mist (0.001 mm in average), which is immediately assimilated in the air
- Hygienic humidification thanks to a continual supply of fresh water and special purging/flushing cycles
ENS:
| Humidifying power | (kg/h): | 1.2 – 18 |
| Sizes | 10 | |
| Dimensions | Height (mm): Width (mm): Depth (mm): | 157 – 175 220 – 1,060 145 – 200 |
BNB:
| Humidifying power | (kg/h): | 1 – 8 |
| Sizes | 6 | |
| Dimensions | Height (mm): Width (mm): Depth (mm): | 255 254 – 1,024 200 |
SCA & FN:
| Humidifying power | (kg/h): | 0.5 – 2 |
| Sizes | SCA: 4, FN: 1 | |
| Dimensions | Height (mm): Width (mm): Depth (mm): | 113 – 195 177 – 272 97 – 220 |
Need more information?
Download our brochure!
Tutti i dettagli su UltraSonic
Principio di funzionamento dell'umidificatore a ultrasuoni
Gli umidificatori d'aria a ultrasuoni funzionano secondo il principio della "nebulizzazione a ultrasuoni"
Una tensione alternata di 48 V viene rettificata sul circuito stampato dell'atomizzatore e convertita in un segnale ad alta frequenza. Questo segnale viene trasferito a un oscillatore installato nel bagno d'acqua, che lo converte in un'oscillazione meccanica ad alta frequenza. Gli oscillatori integrati sono chiamati oscillatori di spessore, perché cambiano il loro spessore 1,65 milioni di volte al secondo in linea con il segnale applicato di 1,65 MHz.
Fig. 1: L'umidificatore è acceso. L'ampiezza dell'oscillatore è positiva.
Fig. 2: L'ampiezza dell'oscillatore è negativa. L'inerzia dell'acqua crea il vuoto.
Fig. 3: Dopo circa 10 intervalli, l'umidificatore a ultrasuoni raggiunge il 100% della sua potenza.
Umidificatori ENS per installazione a condotto
Le unità della serie STULZ UltraSonic ENS sono disponibili per l'uso in sistemi di ventilazione e condizionamento. Possono essere installate, ad esempio, in condotti di ventilazione, unità di tipo box e unità di condizionamento. Nel caso di un'installazione diretta in un condotto d'aria, non è necessario nemmeno un ventilatore interno: il flusso d'aria nel condotto è tutto ciò che serve per trasportare il vapore fuori dall'umidificatore. Componenti di controllo collaudati assicurano il mantenimento preciso dell'umidità ambientale desiderata. Questo sistema industriale di umidificazione a ultrasuoni viene utilizzato in tutte le strutture in cui è installato un sistema di ventilazione e dove l'umidità ottimale è essenziale per la produzione, lo stoccaggio o il clima della stanza.
Umidificatori BNB per l'umidificazione diretta dell'ambiente
Le unità della serie STULZ UltraSonic BNB 1000 A e BNB 8000 A sono particolarmente adatte per l'umidificazione diretta degli ambienti.. Un ventilatore integrato nell'alloggiamento distribuisce la nebbia fredda, generata nel bagno d'acqua, nell'ambiente. I componenti del controllore, collaudati e testati, assicurano il mantenimento preciso dell'umidità ambientale desiderata. Questa unità viene utilizzata per umidificare sale di produzione, sale computer, magazzini, tipografie, musei, laboratori di restauro, teatri e molte altre aree in cui l'umidità ottimale è essenziale per la produzione, lo stoccaggio o il clima dell'ambiente.
Umidificatori SCA e FN per applicazioni speciali che richiedono un'umidificazione puntuale
I sistemi STULZ UltraSonic SCA e FN sono stati sviluppati per applicazioni speciali che richiedono un'umidificazione puntuale. Il sistema SCA è dotato di un meccanismo di distribuzione universale, in grado di fornire nebbia umidificante, ad esempio, a banchi di alimenti freschi e camere climatiche. I modelli compatti FN sono stati progettati per essere installati in unità di condizionamento dell'aria, armadi di laboratorio, sistemi di produzione automatica di birra, armadi di ventilazione, ecc.
Assistenza e manutenzione
Reference: Albert Bauer Print!
Condizioni climatiche ideali per processi di stampa senza intoppi
STULZ ottimizza le condizioni di produzione presso Albert Bauer PRINT!
