CyberRack Active Rear Door
Raffreddamento efficiente e mirato del rack

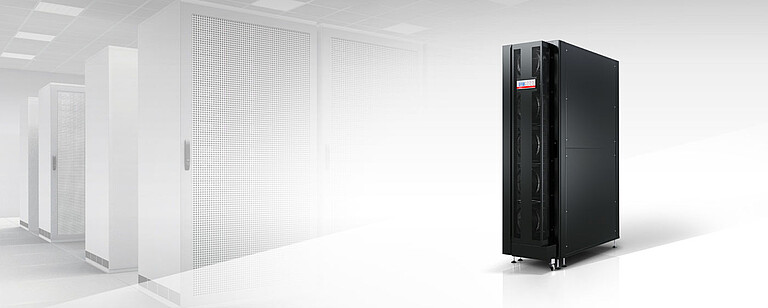

Il CyberRack Active Rear Door è uno scambiatore di calore da porta con ventilatori EC per l'installazione sulla porta posteriore del server rack. La porta del server rack viene scambiata con il CyberRack Active Rear Door, che trasforma il rack in un condizionatore che non scarica più alcun carico termico nel Data Center.
Panoramica prodotto
Vantaggi principali
- Adatto per qualunque rack
- Le porte attive dello scambiatore di calore possono essere utilizzate indipendentemente dai condizionatori di precisione esistenti, o possono integrarli.
- Massima efficienza energetica grazie alle elevate temperature in ingresso del rack
Caratteristiche principali
- Meno carico sull'aria condizionata del locale, perché il calore viene scaricato direttamente dal rack
- Progettato per una facile manutenzione
Dati tecnici principali
- Potenza frigorifera (kW): 19.1 – 32.7
- Adatto ad ogni rack
- Le porte attive dello scambiatore di calore possono essere utilizzate indipendentemente dalle unità di climatizzazione di precisione esistenti, o possono completarle.
- Per server rack climatizzati in Data Center con e senza pavimento flottante
- Massima efficienza energetica grazie alle elevate temperature di ingresso al rack
- Attraverso l'unità ac, il server rack diventa neutro dal punto di vista termico, poiché non viene emessa aria calda di ritorno
- I sensori dell'aria di ritorno e di alimentazione garantiscono una distribuzione uniforme della temperatura al variare del carico del server
- Ventilatori EC per un basso consumo di energia elettrica
- Raffreddamento mirato dei rack ad alta densità
- Meno carico sull'aria condizionata della stanza, perché il calore viene scaricato direttamente dal rack
- Per Data Center con e senza pavimento flottante
- Progettato per una facile manutenzione
| Potenza frigorifera (kW) | 19.1 – 32.7 |
| Flusso d'aria (m3/h) | 4,800 – 6,000 |
| Numero di ventilatori | 4 – 5 |
| Dimensioni HxWxD (mm) | 2,000 x 600 x 330 |
| Sistemi di raffreddamento | Acqua refrigerata (CW/CW2) |
Vuoi maggiori informazioni?
Scarica la nostra brochure!
Tutti i dettagli su CyberRack
Climate. Customized.
Dalle unità standard alle soluzioni completamente personalizzate
La capacità di offrire una gamma così ampia ai clienti è l'incarnazione della nostra filosofia, "Climate. Customized.". Dimensioni, design e controllo: CyberRack Active Rear Door è un modello di adattabilità e può essere adeguato con precisione alle vostre esigenze individuali. Inoltre, sono disponibili numerose opzioni e versioni di equipaggiamento per ottenere il risultato ottimale.
Scopri di più sulla fisolosodia Climate. Customized.
Applicazioni per server rack ac
Server rack climatizzati: Vantaggi
Design e taglie
Design compatto
- Meno di 300 mm di profondità extra
- Non è necessario riposizionare i server rack
- I server possono occupare tutte le unità in altezza del rack
Sono disponibili in 2 diverse altezze e 2 diverse larghezze (42U e 48U, 600 mm e 800 mm).
Una volta sostituita la porta del rack con il telaio adattatore, CyberRack può essere collegato all'alimentazione di acqua refrigerata.
Nessuna miscelazione tra aria calda e fredda
Le unità CyberRack Active Rear Door sono installate sul retro del rack. Le porte attive dello scambiatore di calore raffreddano il server direttamente alla fonte e impediscono all'aria riscaldata di entrare nella stanza (vedere le illustrazioni sotto).
Controllo e monitoraggio
- Controllore C2020 per il controllo e il monitoraggio dell'impianto di climatizzazione
- Controllo attivo della temperatura: Il controllore regola la velocità del ventilatore in base ai valori misurati dell'aria di mandata e di ritorno.
- Connessione diretta ai sistemi BMS tramite protocollo ModBus RTU o Ethernet.
Opzioni
Grazie alle diverse opzioni e dotazioni disponibili, è possibile adattare perfettamente il CyberRack Active Rear Door alle vostre particolari esigenze in materia di server rack
- Telai adattatori per rack 42U e 48U con larghezza di 600 o 800 mm
- Controllo della pressione differenziale per proteggere i ventilatori del server rack dalla sovrapressione
- Valvole CW a 2 o 3 vie, disponibili anche come PICV a 2 vie indipendenti dalla pressione
- Visualizzazione della capacità di raffreddamento
- Sensore di temperatura e umidità dell'aria
- Sensore di temperatura dell'acqua di alimentazione
- Sistema di segnalazione dell'acqua con sensore
- Tubi flessibili di collegamento
Valvola di controllo indipendente dalla pressione
La valvola di controllo indipendente dalla pressione (PICV) combina le funzioni di controllo, compensazione idraulica e misurazione della portata. La portata d'acqua necessaria per il raffreddamento viene impostata direttamente dal sistema di controllo CyberRack.
- Le basse perdite di carico sul lato acqua riducono i costi energetici della pompa
- Riduzione dei costi di investimento e di installazione e avvio più rapido grazie alla compensazione idraulica automatica
- La portata d'acqua definita assicura un controllo stabile e preciso in tutti gli stati di carico
- La capacità di raffreddamento di ogni singolo server rack viene registrata
Assistenza e manutenzione
Come azienda con sedi in tutto il mondo, offriamo tutto ciò di cui avete bisogno nel settore estremamente dinamico dell' information technology, oltre a una consulenza professionale nel posto giusto al momento giusto.
I nostri partner di vendita e assistenza, formati ed esperti, sono presenti in oltre 140 Paesi. La vicinanza ai nostri clienti consente tempi di risposta rapidi. Inoltre, corsi di formazione regolari e un attivo scambio di informazioni assicurano un'elevata qualità e un'ampia conoscenza di tutti i nostri prodotti. In questo modo, potete essere certi che i vostri dispositivi siano nelle mani migliori e che ricevano la giusta manutenzione, in tutto il mondo.
Test Center
AC server rack: Test Center
Nel nostro modernissimo Test Center di 700 metri quadrati, dotato di diverse camere climatiche, possiamo eseguire una serie di test su unità di condizionamento e refrigeratori di precisione. Durante lo sviluppo del CyberRack Active Rear Door, è stato possibile testarlo e ottimizzarlo in tutte le condizioni climatiche che si incontrano nel mondo.
Inoltre, vi offriamo la possibilità di prenotare un test presenziato per le unità di condizionamento per server rack, che vi permetterà di far testare il sistema di condizionamento desiderato secondo le vostre esatte specifiche, creando trasparenza e fornendovi informazioni sulle prestazioni e sul consumo energetico del vostro sistema.
