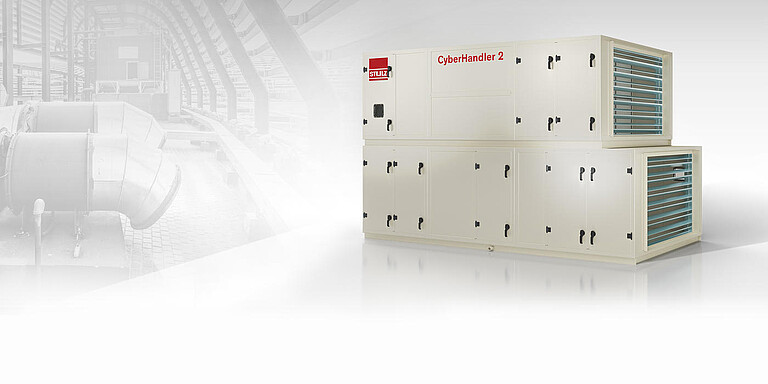

CyberHandler 2
Massimo risparmio potenziale con il sistema di raffreddamento evaporativo indiretto (IEC)
Molto più di un semplice prodotto, il CyberHandler 2 è una soluzione completa di raffreddamento adiabatico che offre non solo un'ampia gamma di capacità di raffreddamento da 30 a 520 kW, ma anche una gamma completa di servizi come il calcolo dei costi di esercizio annuali, la messa in servizio e la manutenzione. Con un design di Free Cooling evaporativo indiretto ad alta efficienza e componenti all'avanguardia, il CyberHandler 2 riduce al minimo i costi di gestione e raggiunge valori di pPUE fino a 1,02 a seconda dell'applicazione e della posizione.
Panoramica prodotto
Vantaggi principali
- Pronto per l'installazione su tetto e parete
- Facile accesso per la manutenzione
- 3 sistemi di raffreddamento in 1: Free Cooling indiretto, raffreddamento evaporativo adiabatico, raffreddamento meccanico (come ricarica o ridondanza)
Caratteristiche principali
- 11 taglie standardizzate
- Raffreddatore evaporativo progettato per perdite di pressione minime
Dati tecnici principali
- Potenza frigorifera (kW): 30 – 520
- Adattamento flessibile ad ogni progetto
- Pronto per l'installazione su tetto e parete
- La migliore valutazione delle perdite del rivestimento secondo la norma EN1886 (L1/L1)
- Facile accesso per manutenzione
- Progettato per adattarsi a trasporti standard
- Installazione modulare flessibile
- 3 sistemi di raffreddamento in 1: Free Cooling indiretto, raffreddamento evaportativo adiabatico, raffreddamento meccanico (come ricarica o ridondanza)
- 11 taglie standardizzate
- Raffreddatore evaporativo progettato per perdite di pressione minime
- Controllore STULZ C7000 progettato appositamente per il monitoraggio di preciso delle applicazioni mission-critical
- Diverse classi di filtrazione: G4, M5, F7 e F9
| Potenza frigorifera totale (kW) | 30 – 520 |
| Installazione | Muro, soffitto |
| Volume flusso d'aria (m³/h) | 4,700 – 77,000 |
| Taglie | 11 |
| Dimensioni | Altezza (mm): 2,400 – 4,700 Larghezza (mm): 1,650 – 3,630 Profondità (mm): 4,590 – 7,930 |
| Refrigeranti | R410A (GWP: 2,088) |
Vuoi maggiori informazioni?
Scarica la nostra brochure!
Tutti i dettagli su CyberHandler 2
La soluzione completa
CyberHandler 2 è più di un prodotto. è una soluzione chiavi in mano per il raffreddamento dei data centre, completa di tutta una gamma di servizi e funzioni per soddisfare le vostre esigenze.
- Per data center di piccole e grandi dimensioni
- Free Cooling indiretto
- Raffreddamento evaporativo adiabatico
- Settore IT
- Flessibilità di adattamento ad ogni progetto
Tecnologia e infrastruttura
- Free Cooling indiretto: nessuna contaminazione da aria esterna
- Livelli di efficienza imbattibili con valori di pPUE fino a 1,02 a seconda dell'applicazione e della posizione geografica
- Funzionamento tutto l'anno con raffreddamento adiabatico tramite evaporazione
- Installazione outdoor - Risparmio di spazio nel data center
Modalità operative
La speciale configurazione, con la combinazione estremamente efficiente di Free Cooling e raffreddamento evaporativo adiabatico, riduce i costi energetici. Il sistema è stato ottimizzato in modo da non dover più utilizzare il raffreddamento di tipo meccanico in gran parte delle aree.
È possibile raggiungere valori di pPUE pari a 1,02.
CyberHandler 2 Select
Il software ad alte prestazioni CyberHandler 2 Select rende la scelta di ogni unità di trattamento dell'aria semplice e piacevole, grazie aanche alla sua interfaccia intuitiva, che aiuta a ottimizzare e personalizzare l'unità in base alle esigenze del progetto.
- Calcolo dei costi annuali di energia e acqua
- Simulazione dei requisiti individuali del prodotto e ottimizzazione delle condizioni di funzionamento
Configurazioni di installazione
Le nostre unità di trattamento dell'aria ad alte prestazioni sono posizionate direttamente sull'edificio o accanto ad esso. Tutti i componenti di raffreddamento necessari sono integrati nell'alloggiamento delle unità, risparmiando spazio nel data center e facilitando la manutenzione, poiché i tecnici dell'assistenza non devono più entrare nel data center.
Installazione a parete
- L'aria di alimentazione e l'aria di scarico vengono convogliate orizzontalmente attraverso l'unità di trattamento dell'aria.
- Il condotto dell'aria di mandata può essere collegato a un pavimento rialzato esistente o instradato direttamente nel data center.
- L'aria di ritorno viene convogliata direttamente nel CyberHandler 2 dal data center
- Questo tipo di installazione è particolarmente adatto ai data center in cui non vi siano limiti di spazio.
Montaggio su tetto
- L'aria viene convogliata nel CyberHandler 2 attraverso il soffitto dei locali.
- Non sono necessari ulteriori condotti d'aria all'esterno per il collegamento
- Meno punti di contatto con l'ambiente
- Le emissioni di rumore sono ridotte
- Impossibilità di accesso non autorizzato
Controllo e monitoraggio
- Progettato specificamente per il controllo di precisione degli ambienti mission-critical
- Sistemi di controllo ad alta efficienza energetica (gestione dello standby CW, gestione della pressione a pavimento rialzato, Free Cooling dinamico indiretto)
- Mantenimento dei parametri durante gli aggiornamenti del firmware
- Protocollo di bordo Modbus RTU (personalizzazione dell'elenco dei data point Modbus)
- Ingressi di allarme digitali configurabili
- Data logger integrato
- Internal Modbus component communication bus
- Controllo della periferica hardware dopo la sequenza di avvio
- Supporta i seguenti protocolli BMS: BACnet IP, BACnet MS/TP, Modbus TCP, LonWorks, http e SNMP.
WIB 8000
L'interfaccia WIB 8000 all-in-one-web è facile da usare e altamente funzionale, e offre un facile scambio di dati e monitoraggio con una totale adattabilità.
Funzioni e monitoraggio:
- Informazioni di allerta via e-mail a un massimo di cinque destinatari
- Recupero in continuo dei dati dal controllore
- Monitoraggio di un massimo di 32 unità tramite browser Web
- Porta Ethernet
- Funzionamento a zone indipendente dal bus
- Facile connessione al sistema di gestione degli edifici esistente
- Funziona via HTTP e SNMP in parallelo
- Nessun JavaScript, nessun cookie
- Configurazione semplice e rapida tramite pagina web
- Facile da installare e adatto al retrofit
Assistenza
- Installazione semplificata:
posa senza problemi dei cavi di alimentazione, dei tubi dell'acqua e di altre tubature all'esterno del data center - Condizioni di manutenzione ottimizzate
- I tecnici dell'assistenza non hanno necessità di entrare nelle sale server
- Manutenzione rapida e a basso costo - Basso costo totale di proprietà (TCO)
- Spese di capitale (CAPEX), spese operative (OPEX) e costi di riparazione e infrastruttura semplificati.
- La riduzione dell'infrastruttura elettrica consente risparmi CAPEX del 6-8%.
Climate. Customized.
Dalle unità standard alle soluzioni completamente personalizzate
La capacità di offrire una gamma così ampia ai clienti è l'incarnazione della nostra filosofia, "Climate. Customized.". Dimensioni, design, conduzione dell'aria, sistema e controllo: Il CyberHandler 2 di STULZ può essere adattato con precisione alle vostre esigenze individuali. Inoltre, sono disponibili diverse opzioni e allestimenti per ottenere un risultato ottimale.
Scopri di più sulla filosofia Climate. Customized.
Test Center
Nel nostro Test Center, situato vicino a Madrid, in Spagna, possiamo eseguire una serie di test sulle unità in una camera di collaudo all'avanguardia. In questo modo i nostri clienti possono assistere alla simulazione di funzionamento delle unità di trattamento dell'aria con raffreddamento adiabatico in condizioni estreme, fornendo informazioni fondamentali come i dati sulle prestazioni, il consumo energetico e il consumo di acqua.
Parametri di test
- Test di funzionamento per simulare le caratteristiche di sicurezza
- Dimensioni fisiche delle unità
- Carico IT fino a 520 kW
- Portate d'aria fino a 120.000 m3/h
- Condizioni ambientali esterne:
- Temperatura da +10 a +50 °C
- Intervallo di umidità da 30 % RH a 90 % RH
