Freie Kühlung für wassergekühlte Kaltwassersätze

Systeme mit wassergekühlten Kaltwassersätzen bieten in der Regel keine Freie Kühlung, auch wenn die niedrigen Außentemperaturen am Aufstellungsort es zulassen. Da Freie Kühlung – sowie ein gut konzeptionierter Mix-Betrieb – allerdings die größten Einsparpotenziale bringen, hat STULZ ein Standard-Gerät entwickelt, das von niedrigen Außentemperaturen profitiert und somit einen effizienten Betrieb das ganze Jahr über sicherstellt.

Auf einen Blick

Vorteile

Eigenschaften

Technische Daten

Wichtigste Vorteile

Enorme Energieersparnis dank Freier Kühlung inklusive Mix-Betrieb
Geringe Inbetriebnahmezeiten und Installationskosten durch Plug-and-Play-Prinzip
Hohe Zuverlässigkeit dank Redundanz-Konzept und hochwertiger Komponenten

Wichtigste Eigenschaften

Mit oder ohne Glykol im Verbraucherkreislauf
Wartungsfreundliches Design
Energiesparende, drehzahlgeregelte Pumpen

Wichtigste Technische Daten

Kälteleistung Kaltwassersatz (kW): 270 – 1.800

Enorme Energieersparnis dank Freier Kühlung inklusive Mix-Betrieb
Geringe Inbetriebnahmezeiten und Installationskosten durch Plug-and-Play-Prinzip
Hohe Zuverlässigkeit dank Redundanz-Konzept und hochwertiger Komponenten
Nachrüstung ohne komplexe und aufwendige Planung

Mit oder ohne Glykol im Verbraucherkreislauf
Wartungsfreundliches Design
Energiesparende, drehzahlgeregelte Pumpen
Innen- und Außenaufstellung möglich
Flächendeckender Service mit kurzer Reaktionszeit

Kälteleistung Kaltwassersatz (kW)	270 – 1.800
Baugrößen	5
Maße (mm)	Höhe: 2.126 – 2.467 Breite: 1.909 – 2.360 Tiefe: 1.404 – 4.279
Gewicht (kg)	1.140 – 4.655

Laden Sie unsere Flyer herunter!

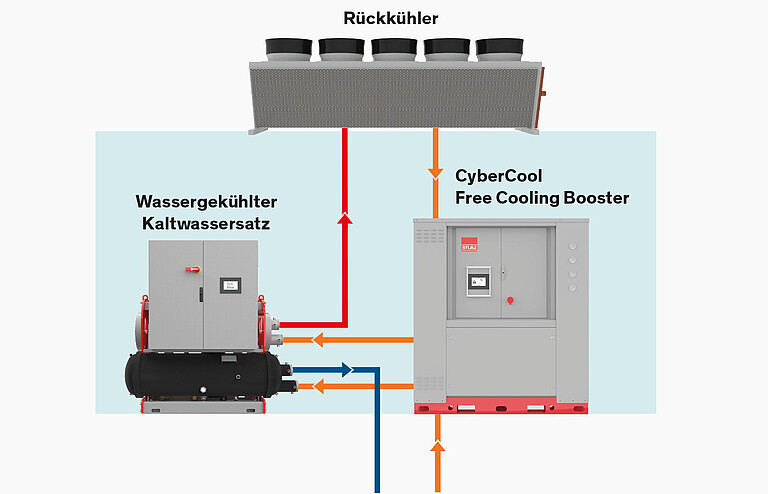

Nachrüstung Ihres Kaltwassersystems

Bestehende Kaltwasserlösungen können ohne komplexe und aufwendige Planung mit dem CyberCool Free Cooling Booster ausgestattet werden. Die einmalige Funktionalität und Zuverlässigkeit umfasst eine geprüfte und getestete Hydraulik, abgestimmte Komponenten und die hausintern entwickelte STULZ Regelung, die für reibungslosen Betrieb aller Geräte sorgt.

Freie Kühlung mit Mix-Betrieb

Freie Kühlung ist eine intelligente Lösung, um den energieintensiven Kompressorbetrieb zu verringern und dadurch die Betriebskosten stark zu reduzieren. CyberCool Free Cooling Booster bietet drei Betriebsmodi und ermittelt in Abhängigkeit von der Außentemperatur immer den jeweils günstigsten Modus – zuverlässig während des ganzen Jahres.

Ersparnis von bis zu 210.000 € pro Jahr mit dem CyberCool Free Cooling Booster

Mit Freier KühlungOhne Freie Kühlung

Energieverbrauch	1.643.576 kWh	3.043.586 kWh
Energiekosten	246,536 €	456,538 €
Ersparnis pro Jahr	210,001 €

^{Energieaufnahme am Beispiel eines Systems basierend auf Kaltwassersatz TSI1400, Free Cooling Booster WFM05 und EHLD1F 1297 A Rückkühler; Betriebstemperatur:18/12 °C; dargestellt am Temperaturprofil der Stadt Hamburg, 0,15 € / kWh}

Schnelle und einfache Installation

CyberCool Free Cooling Booster ist eine leistungsstarke Lösung, die für Plug-and-Play-Installationen ausgelegt und damit überall einsetzbar ist.

Das Standard-Gerät ist ein vorinstalliertes System, das alle wichtigen hydraulischen Komponenten enthält, sodass Installations-seitig keine baulichen Maßnahmen notwendig sind, um Freie Kühlung zu integrieren. Aufgrund des Gerätedesigns können die Freikühlmodule schnell und problemlos installiert werden, was die Inbetriebnahmezeiten und Installationskosten stark reduziert.

Mit oder ohne Glykol

CyberCool Free Cooling Booster verfügt über einen eingebauten Zwischenwärmetauscher, der den Verbraucher- vom Rückkühlerkreislauf trennt und den Betrieb ohne Glykol im Verbraucherkreislauf sicherstellt.

Regelung und Überwachung

Dank eigenem Schaltschrank inklusive SEC.blue Controller werden eine optimale Regelung sowie eine einwandfreie Kommunikation mit den Kaltwassersätzen und Rückkühlern sichergestellt. SEC.blue überwacht sowohl die Außen- als auch die Betriebstemperatur und regelt die Kälteleistung des Rückkühlers. Eine optimale Steuerung der Kondensationstemperatur und ein maximaler Freikühlanteil sind auch bei hohen Außentemperaturen gewährleistet. Dies führt zu minimalen Betriebskosten und einem geringen CO₂-Fußabdruck.

SEC.blue Eigenschaften

Intuitive Benutzeroberfläche über 7"-Touchscreen
Ethernet-Port RJ32
RS485 ModBus
Alarmmanagement
Alarmhistorie

Optionen

Durch die vielfältigen Optionen und Ausstattungsmöglichkeiten können Sie Geräte von STULZ optimal Ihren Anforderungen anpassen.

1 oder 2 drehzahlgeregelte Pumpen – Verbraucherseite
Version mit Epoxid-beschichteten Paneelen für Außenaufstellung (RAL7035)
Energiezähler
Externer Rückkühler mit EC-Ventilatoren
Durchflussmesser
Frostschutzheizung
Elektrische Schaltschrankheizung

Climate. Customized.

Von Standardgeräten bis hin zu komplett maßgeschneiderten Kundenlösungen

Diese Bandbreite für Kunden anbieten zu können, verkörpert die Philosophie "Climate. Customized.". Ob es um Baugröße, Kälteleistung, Luftführung oder die Steuerung geht: Der CyberCool Free Cooling Booster ist ein Vorbild an Anpassungsfähigkeit und kann exakt an Ihre individuellen Anforderungen angepasst werden. Außerdem ist eine Vielzahl an Optionen und Ausstattungsmöglichkeiten verfügbar, um optimale Ergebnisse zu erzielen.

Mehr erfahren über Climate. Customized.

Service und Wartung

Mit 21 Tochtergesellschaften, 11 Produktionsstandorten sowie Vertriebs- und Servicepartnern in mehr als 140 Ländern stellen wir weltweit die Nähe zu unseren Kunden sicher.

Standorte weltweit

In Deutschland gewährleisten 150 hoch qualifizierte Servicetechniker an 10 Standorten kompetente und rasche Problemlösungen – rund um die Uhr. Seit 40 Jahren vertrauen unsere Kunden auf die technische Kompetenz, die umfassenden Ressourcen und die flächendeckende Verfügbarkeit des STULZ Services.
