EC Tower
Układ rozdzielny do niezawodnego i wydajnego chłodzenia urządzeń i serwerowni.
Jeśli potrzebujesz precyzyjnej, niezawodnej i ekonomicznej klimatyzacji dla małych urządzeń i serwerowni, seria EC Tower to energooszczędne i trwałe rozwiązanie, które spełni te wymagania. Urządzenia te chłodzą wydajniej, bardziej niezawodnie i bardziej ekologicznie niż tradycyjne systemy klimatyzacji komfortowej. Zajmują niewiele miejsca na podłodze, a ich kompaktowe rozmiary pozwalają na łatwą integrację z istniejącymi serwerowniami. Te jednostki łączą w sobie jakość Mitsubishi Heavy Industries oraz STULZ.
Omówienie produktu
Klimatyzacja komfortu została zaprojektowana w taki sposób, aby uwzględnić również nawilżanie wewnętrzne. Aby stworzyć przyjemny klimat dla ludzi, klimatyzator pokojowy zużywa więc do 40% swojej mocy chłodniczej na osuszanie. W pomieszczeniu technicznym to ciągłe osuszanie przynosi efekt przeciwny do zamierzonego.
EC Tower jest specjalnie zaprojektowana do pomieszczeń o stosunkowo wysokich obciążeniach termicznych, takich jak sprzęt i serwerownie. Ponadto EC-Tower nie osusza w sposób ciągły, ale ma czułą wydajność chłodzenia ponad 90%. Korzystasz z większej efektywności i wyższej wydajności chłodzenia, niższych kosztów operacyjnych i, co równie ważne, większej niezawodności.
EC Tower ma krytyczną przewagę nad innymi rozwiązaniami do tego typu zastosowań: każdy z trzech rozmiarów jednostek jest dostępny w standardzie z opcjonalnymi akcesoriami, takimi jak podstawa z podniesioną podłogą lub adapter do podłączenia kanałów, które można zamówić bezpośrednio, dostępne od ręki w krótkim czasie. Dlatego długie terminy dostaw należą do przeszłości.
- Specjalnie zaprojektowany do obciążeń cieplnych w urządzeniach i serwerowniach
- Precyzyjna regulacja temperatury w pomieszczeniu i wilgotności powietrza
- Wydajność chłodnicza od 5 do 52 kW
- Dostępne w 2 różnych rozmiarach
- Dostępne w wersji Downflow i Upflow
- Szybka dostępność i dostawa
- Łatwa integracja i instalacja
- Maksymalna wydajność chłodzenia przy minimalnej powierzchni zajmowanej
- Wysoka niezawodność podczas ciągłej pracy 24/7, 365 dni w roku
- Wentylatory EC dla maksymalnej efektywności energetycznej
- Split do odprowadzania dużych obciążeń cieplnych
- Zoptymalizowany dla pomieszczeń sprzętowych: jeden system do chłodzenia, nawilżania i osuszania
- Dynamiczna regulacja mocy dzięki sterowanym inwerterowo jednostkom zewnętrznym naszego partnera
- Jednostka zewnętrzna i szafa klimatyzacyjna mogą być oddalone od siebie do 100 m (w zależności od typu)
- Jednostka zewnętrzna i szafa klimatyzacyjna mogą mieć różnicę wysokości do 30 m (w zależności od typu)
- Zintegrowany system sterowania pomieszczeniem ze sprzętem specjalnym
- Możliwość łączenia kaskadowego i sekwencjonowania w standardzie
- Energooszczędny, precyzyjny wentylator EC w standardzie
- Standardowe urządzenie zawiera liczne akcesoria, np. gniazdo szafy rozdzielczej, komunikaty o stanie i błędach, awaryjny styk pożarowy, nagrzewnica elektryczna, nawilżacz parowy, wyłącznik naprawczy i filtr powietrza G4
- Szybkie terminy dostaw, prosta i elastyczna instalacja, natychmiastowa gotowość do pracy
- Szeroka gama dostępnych opcji
Dane techniczne można znaleźć w sekcji Do Pobrania poniżej.
Potrzebujesz więcej informacji?
Pobierz najważniejsze materiały dotyczące EC Tower!
Wszystkie szczegóły dotyczące serii EC Tower
Formuła EC Tower

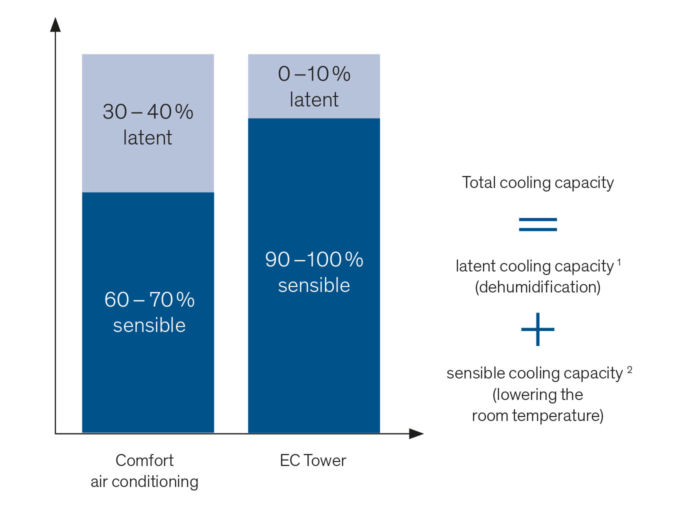

Dodatkowa wydajność chłodnicza
Jawna wydajność chłodnicza (sensible cooling capacity) odpowiada za obniżanie temperatury, natomiast chłodzenie utajone (latent capacity) służy do osuszania powietrza.
1Chłodzenie utajone (latent cooling) – energia chłodnicza przeznaczona na osuszanie powietrza (kondensacja pary wodnej)
2Chłodzenie jawne (sensible cooling) – energia chłodnicza przeznaczona wyłącznie na obniżanie temperatury powietrza
Optymalna dystrybucja powietrza
Urządzenie EC Tower wyposażone jest w nowoczesny, energooszczędny wentylator EC, który zapewnia ponad dwukrotnie większy przepływ powietrza w porównaniu do standardowych jednostek klimatyzacji komfortu, skutecznie zapobiegając powstawaniu stref przegrzania (hot spots). Najnowsza generacja wentylatorów pozwala na redukcję poziomu hałasu o 2 do 3 dB(A), co dodatkowo obniża koszty eksploatacji.

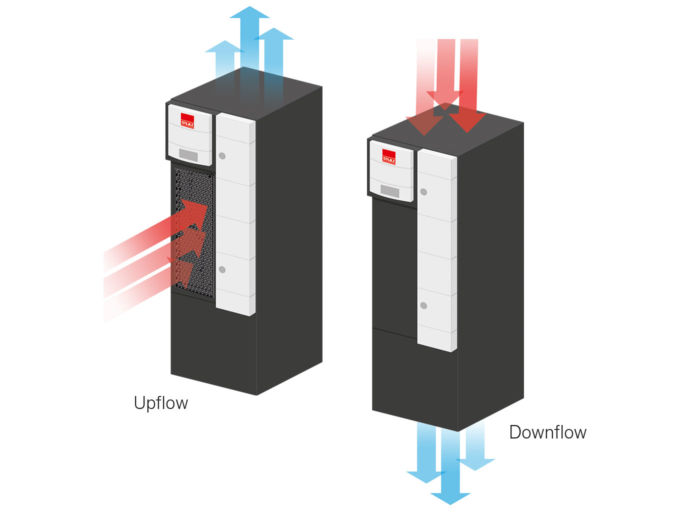

Dostępne są wersje z nawiewem górnym (upflow) i dolnym (downflow), co umożliwia zastosowanie zarówno przy podłogach podniesionych, jak i sufitach podwieszanych, zapewniając optymalny rozdział powietrza dla każdego rodzaju zastosowania.

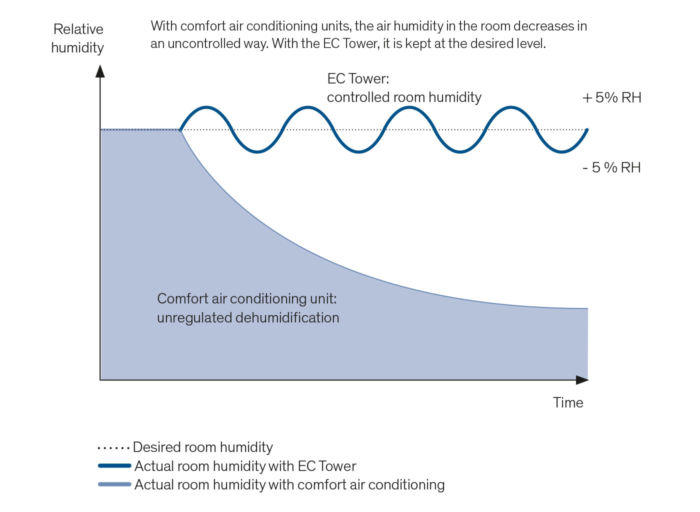

Regulowana wilgotność w pomieszczeniu
Standardowe jednostki klimatyzacji komfortu mogą jedynie chłodzić, ogrzewać i zapewniać niekontrolowane osuszanie powietrza. Natomiast urządzenie EC Tower standardowo wyposażone jest w nawilżacz powietrza. Umożliwia to precyzyjne i sterowane w zależności od zapotrzebowania nawilżanie i osuszanie powietrza (z tolerancją +/- 5% wilgotności względnej), co pozwala utrzymać optymalne warunki klimatyczne w pomieszczeniach serwerowych i technicznych. Zapobiega to powstawaniu ładunków elektrostatycznych oraz zapewnia stałą, wysoką efektywność procesu chłodzenia.
Niskie koszty eksploatacji
Porównanie kosztów eksploatacji pomiędzy urządzeniem EC Tower a standardową jednostką klimatyzacji komfortu
Przykład: wymagana jawna wydajność chłodnicza 6.0 kW
| EC Tower | Komfort | Komfort | |
|---|---|---|---|
Typ | ECD 91/ FDC 71 VNX | FDE VG/ FDC 71 VNX | 2x FDE 50 VG/ FDC 100 VS |
| Całkowita nominalna wydajność chłodnicza przy 24 °C i 50% ww | 7.7 kW | 6.8 kW | 9.5 kW |
| Całkowita dostępna nominalna wydajność chłodnicza | 7.2 kW | 6.7 kW | 9.4 kW |
| w tym jawna wydajność chłodnicza | 6.8 kW | 5.3 kW | 7.1 kW |
| w tym utajona wydajność chłodnicza | 0.4 kW | 1.4 kW | 2.3 kW |
| z nominalnym wydatkiem powietrza | 2,500 m³/h | 960 m³/h | 1,200 m³/h |
| Temperatura powietrza nawiewanego | 20.0 °C | 15.9 °C | 15.3 °C |
| Wymagana wydajność nawilżania w procesie chłodzenia | 0.59 kg/h | 2.05 kg/h | 3.31 kg/h |
| Roczne zużycie energii elektrycznej związane z nawilżaniem (przy 6 362 równoważnych godzinach pełnego obciążenia) | 2,807 kWh/rok | 9,781 kWh/rok | 15,788 kWh/rok |
| Średnie zużycie energii elektrycznej (jednostka zewnętrzna / jednostka wewnętrzna / łącznie) | 2.26/0.45/2.71 kW | 2.03/0.08/2.11 kW | 3.0/0.12/3.12 kW |
| Roczne zużycie energii elektrycznej na proces chłodzenia bez uwzględnienia nawilżania (przy 6 362 równoważnych godzinach pełnego obciążenia) | 17,231 kWh/rok | 13,424 kWh/rok | 19,849 kWh/rok |
| Całkowite roczne zużycie energii elektrycznej | 20,037 kWh/rok | 23,205 kWh/rok | 35,637 kWh/rok |
Roczne koszty eksploatacji (chłodzenie i nawilżanie) | €3406,29/rok | €3944,85/rok | €6058,29/rok |
| Koszty eksploatacji oparte są na pracy z pełnym obciążeniem przez 24 godziny na dobę, 365 dni w roku. Tryb częściowego obciążenia jest przeliczany na równoważnik 6 362 godzin pracy z pełnym obciążeniem. Rzeczywiste koszty eksploatacji mogą znacznie się różnić w zależności od wymaganej mocy. Do obliczenia rocznego zużycia energii elektrycznej należy użyć średniego zużycia mocy. Różni się ono od mocy nominalnej tym, że uwzględnia roczny profil temperatury zewnętrznej, podobnie jak przy obliczaniu rocznego wskaźnika zużycia energii. | |||

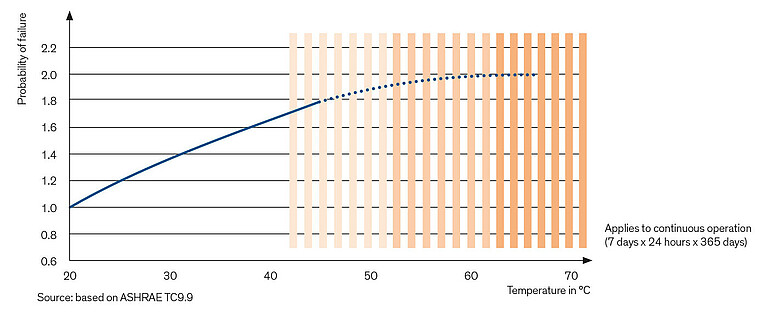

Maksymalna niezawodność działania
Dzięki stabilnemu klimatowi w pomieszczeniu przez cały rok (temperatura i wilgotność), Twoje urządzenia techniczne zawsze pracują w optymalnych warunkach, a ryzyko awarii jest minimalne. Prawdopodobieństwo awarii wzrasta już o 30% przy temperaturach 27 °C i wyższych, a przy 35 °C może się zwiększyć nawet o 50%.

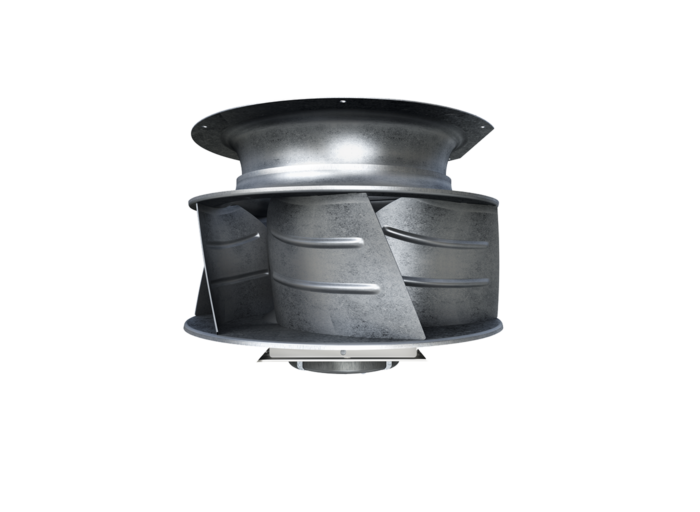

Lepsza efektywność energetyczna dzięki technologii EC
- Wysoka sprawność silnika, sięgająca nawet 92%, co przekłada się na wyraźne oszczędności w kosztach eksploatacji
- Cicha praca, długa żywotność, bezobsługowy
- Precyzyjne dostosowanie do panujących warunków
