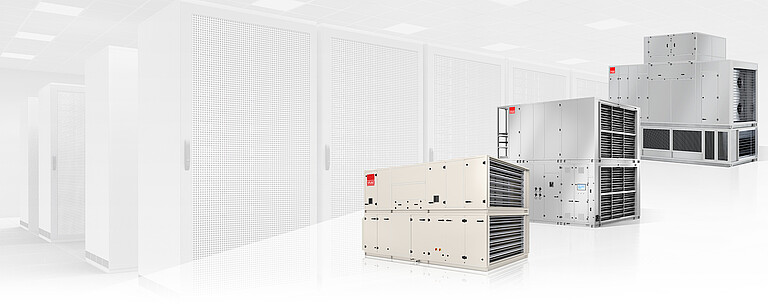

CyberHandler Custom
Máximo potencial de ahorro con Free Cooling
Con un diseño de Free Cooling evaporativo indirecto/directo de alta eficiencia y componentes de última generación, las UTA personalizadas minimizan los costes de funcionamiento y alcanzan valores pPUE más bajos, dependiendo de la aplicación y la ubicación.
Descripción del producto
Beneficios más importantes
- Listo para instalación mural y en techo
- Fácil acceso para mantenimiento
- 3 sistemas de refrigeración en 1: Free Cooling indirecto, refrigeración evaporativa adiabática, refrigeración mecánica (como recarga o redundancia)
Características más importantes
- Tamaños personalizados
- Múltiples configuraciones de flujo de aire posibles
Datos técnicos más importantes
- Potencia frigorífica (kW): 50 - 700
- Adaptación flexible a cada proyecto
- Listo para instalación mural y en techo
- La mejor clasificación de carcasa contra fugas según la norma EN1886 (L1 / L1)
- Fácil acceso para mantenimiento
- Diseñado para adaptarse al transporte estándar
- Instalación modular flexible
- Múltiples sistemas de refrigeración integrados: Free Cooling indirecto y directo, enfriamiento evaporativo adiabático, enfriamiento mecánico (como recarga o redundancia)
- Tamaños personalizados
- Posibilidad de múltiples configuraciones de caudal de aire
- Diseño optimizado para pérdidas de presión mínimas
- Varias clases de filtro disponibles: G4, M5, F7 y F9
| Potencia frigorífica total (kW) | 50 – 700 |
| Instalación | Pared, techo |
| Caudal de aire (m³/h) | 13.000 – 175.000 |
| Tamaños | Personalizados |
| Refrigerantes | R513a opcional (GWP: 573) R410A opcional (GWP: 2,088) |
Todos los detalles sobre la unidad CyberHandler Custom
La solución completa
El CyberHandler Custom es más que un producto. Contamos con una gama completa de servicios y características disponibles en relación con la unidad de refrigeración evaporativa para ofrecerle una solución integral para la refrigeración del centro de datos.
- Para centros de datos pequeños y grandes
- Free Cooling indirecto
- Refrigeración evaporativa adiabática
- Sector de TI
- Adaptación flexible a cada proyecto
Tecnología e infraestructura
- Free Cooling indirecto: no permite la contaminación del aire exterior
- Niveles de eficiencia líderes en el sector con valores pPUE más bajos, en función de la aplicación y la ubicación
- Funcionamiento durante todo el año con refrigeración adiabática por evaporación
- Instalación en exteriores: ahorra espacio en el centro de datos
Modos de funcionamiento
La construcción especial con su combinación extremadamente eficiente de Free Cooling y refrigeración evaporativa adiabática reduce los costes de energía. El sistema se ha optimizado hasta tal punto que en la mayoría de las regiones ya no es necesaria la refrigeración mecánica al 100%.
Simulación CFD
EL Control integral sobre todos los factores relevantes es vital para lograr un rendimiento y eficiencia óptimos en un centro de datos. STULZ contribuye a este objetivo ofreciendo el servicio CFD (Dinámica de Fluidos Computacional) para centros de datos, utilizando su experiencia única en dinámica de fluidos a nivel de producto para hacer que la simulación CFD sea más precisa a nivel de aplicación.
Configuraciones de instalación
Nuestras unidades de tratamiento de aire de alto rendimiento están situadas directamente en el edificio o cerca del mismo. Todos los componentes de refrigeración necesarios están integrados en la carcasa de las unidades, lo que ahorra espacio en el centro de datos y facilita el mantenimiento, pues los técnicos de servicio no necesitan ya entrar en el centro de datos.
Montaje en la pared
- El aire de suministro y el aire de escape se dirigen a través de la unidad de tratamiento de aire en horizontal
- El conducto de aire de suministro puede conectarse a un suelo técnico existente o guiarse directamente al centro de datos
- El aire de retorno se alimenta del centro de datos directamente al CyberHandler Custom
- Este tipo de instalación es particularmente adecuada para centros de datos donde no hay limitaciones de espacio.
Montaje en el techo
- El aire se conduce a través del techo de las salas al interior del CyberHandler Custom
- No son necesarios conductos de aire adicionales en el exterior para la conexión
- Menos puntos de contacto con el medioambiente
- Las emisiones de ruido se reducen
- Se impide el acceso no autorizado
Servicio técnico
- Instalación simplificada:
Enrutamiento sencillo de cables de alimentación, tuberías de agua y otras tuberías fuera del centro de datos - Condiciones de mantenimiento optimizadas
- Los técnicos de servicio no tienen que entrar en las salas de servidores
- Mantenimiento rápido y de bajo coste - Coste total de propiedad (TCO) bajo
- Gastos de capital simplificados (CAPEX), gastos de funcionamiento (OPEX) y gastos de reparación e infraestructura
- La reducción de la infraestructura eléctrica permite un ahorro de CAPEX del 6-8 %
Climate. Customized.
Desde unidades estándar hasta soluciones totalmente personalizadas
La capacidad de ofrecer una gama tan amplia a los clientes es la materialización de nuestra filosofía, «Climate. Customized.». Tamaño, diseño, conducción de aire, sistema o control: La unidad CyberHandler Custom de STULZ puede adaptarse con precisión a sus necesidades particulares. Además, se dispone de diversas opciones y equipos para lograr el resultado óptimo.
Más información sobre Climate. Customized.
Centro de pruebas
En nuestro Centro de pruebas, situado cerca de Madrid en España, podemos realizar una serie de pruebas en las unidades en una cámara de pruebas de última tecnología. Esto permite a nuestros clientes probar el funcionamiento de las unidades de tratamiento de aire personalizdas bajo condiciones extremas simuladas, lo que proporciona información crucial como datos de rendimiento, consumo de energía y consumo de agua.
Parámetros de prueba
- Pruebas de funcionamiento para simular las características de seguridad
- Dimensiones físicas de las unidades
- Carga de TI hasta 700 kW
- Caudal de aire de 175.000 m3/h
- Condiciones ambientales exteriores:
- Intervalo de temperatura de +10 °C a +50 °C
